cargo-embed | probe-rs

cargo-embed は cargo-flash の兄貴分です。

cargo-flash と同じようにターゲットへフラッシュできますが、RTT ターミナルや GDB サーバーを開くこともできます。

さらに、今後も多くの機能が追加される予定です！

Installation

cargo-embed は probe-rs ツール群の一部としてインストールされます。詳しくはインストールページを参照してください。

Usage

ほかの cargo コマンドと同じように使用できます。

cargo embed [OPTIONS] [CONFIG_PROFILE]

これにより、次の処理が順に実行されます。

バイナリをビルドする
プローブを検出する
（有効な場合）内容を接続されたターゲットに書き込む
（有効な場合）ターゲットをリセットする
（有効な場合）RTT ホスト側を開始する
（有効な場合）GDB デバッグを開始する

Configuration

プロジェクトディレクトリにある Embed.toml（または .embed.toml）というファイルで cargo-embed を設定できます。

設定ファイルの優先順位:

Embed.local.*
.embed.local.*
Embed.*
.embed.*
デフォルト設定

TOML ファイルの代わりに、JSON または YAML ファイルも使用できます。自分に合ったものを選んでください！

簡単な例を示します。

[default.general]
chip = "STM32F401CCUx"

[default.rtt]
enabled = true

利用可能なすべてのオプションは default.toml にあります。この例では、TOML 構文を使って最上位のプロファイルキー default の下に各オプションを設定しています。

Embed.toml はプロジェクトの一部として扱い、つまり Git 履歴に追加するべきです。ローカル専用の設定オーバーライドには、Embed.local.toml（または .embed.local.toml）ファイルを作成し、それを .gitignore に追加できます。ローカルファイルが優先されます。

Profiles

Embed.toml 内のデータは 2 階層の構造になっています。外側の層は設定プロファイル名で、各プロファイルの内側には異なるオプションを持つ一連のセクションがあります。デフォルトのプロファイル名は “default” です ;) cargo-embed を呼び出す際には、位置引数 CONFIG_PROFILE として別のプロファイル名を渡せます。これにより、そのプロファイル配下の設定が default の代わりに読み込まれます（Usage を参照）。

たとえば、Embed.toml では次のようになります。

[default.general]
chip = "STM32F401CCUx"

# "default" プロファイルから継承されるため、これを再度設定する必要はありません
#[with_rtt.general]
#chip = "STM32F401CCUx"

[with_rtt.rtt]
enabled = true

これで cargo embed with_rtt を実行すると RTT が有効になり、cargo embed は RTT なしのデフォルト設定 “default” を使用します。

RTT

RTT は real time transfers の略で、デバッグホストとデバッグ対象の間でデータを転送する仕組みです。

本質的には、ターゲットとデバッグホストが読み書きする、設定可能な数のリングバッファを提供します。このプロトコルはもともと Segger によって公開されましたが、実際のところ、リングバッファを使っている以外に特別な魔法があるわけではありません。この仕組みにより、ターゲットからホストへ、またその逆方向にも非常に高速にデータを転送できます。

RTT の機能:

高速な双方向データ転送
設定可能な数のチャンネル（バッファ）
チャンネルはブロッキングにもノンブロッキングにもできます - 好きな方を選べます

このガイドを使えば、probe-rs を使った開発をすぐに高速化できるはずです。

Target

ターゲット側には、rtt-target という、ターゲットメモリ内に RTT 構造をセットアップし、それらに対してデータを読み書きするための小さなライブラリを提供しています。

ホストファームウェアの最小例は次のとおりです。

#![no_std]
#![no_main]

use microbit as _;
use panic_halt as _;
use rtt_target::{rprintln, rtt_init_print};

#[cortex_m_rt::entry]
fn main() -> ! {
    rtt_init_print!();
    loop {
        rprintln!("Hello, world!");
    }
}

Host

ホスト側では、次を実行するだけです。

cargo embed

Embed.toml ファイルで RTT を有効にしておいてください。

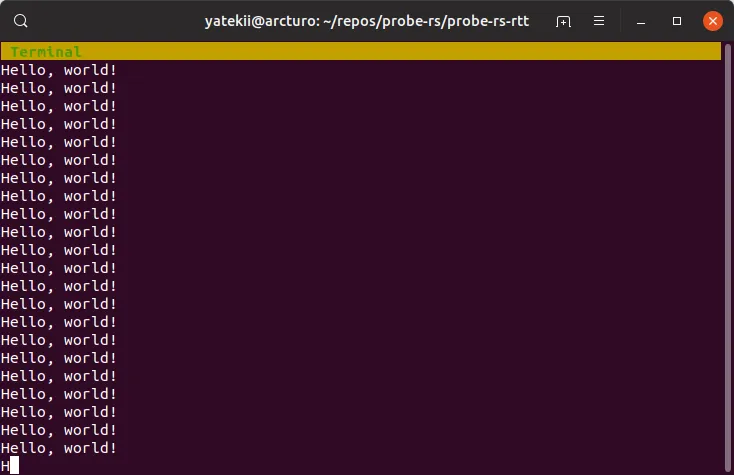

これで、“Terminal” という名前のデフォルトチャンネルに、たくさんの ‘Hello World!’ が表示されるはずです！

Keyboard shortcuts

Command	Action
`^c`	終了
`Fn{n}`	タブ `n` に切り替える
`^{n}`	タブ `n` に切り替える
`Tab`	次のタブに切り替える
`Shift+Tab`	前のタブに切り替える
Any character	文字を未送信の入力に追加する
`Backspace`	未送信の入力の最後の文字を削除する
`Enter`	未送信の入力を送信する
`PgUp`	半画面分上にスクロールする
`UpArrow`	上にスクロールする
`PgDn`	半画面分下にスクロールする
`DownArrow`	下にスクロールする
`^l`	現在のタブをクリアする

panic しても大丈夫！

もちろん、すべての panic を RTT 経由で簡単にログ出力できます！以下は、もっとも単純な panic ハンドラの例です。

#![no_std]
#![no_main]

use core::panic::PanicInfo;
use microbit as _;
use rtt_target::{rprintln, rtt_init_print};

#[cortex_m_rt::entry]
fn main() -> ! {
    rtt_init_print!();
    loop {
        rprintln!("Hello, world!");

        for _ in 0..1_000_000 {
            cortex_m::asm::nop();
        }

        panic!("This is an intentional panic.");
    }
}

#[inline(never)]
#[panic_handler]
fn panic(info: &PanicInfo) -> ! {
    rprintln!("{}", info);
    loop {} // ここではコンパイラフェンスが必要になるかもしれません。
}

開いている rttui ビューには panic が表示されるはずです。

私たちは意図的にデフォルトの panic ハンドラを同梱していません。これにより、panic をログ出力するチャンネルを自分で選べます。

では、どうすればチャンネルを増やせるのでしょうか。続きをお読みください！

チャンネルを好きなだけ！

次のスニペットのように、用意されているマクロを使って複数のチャンネルを定義できます

#![no_main]
#![no_std]

use microbit as _;
use panic_halt as _;

use core::fmt::Write;
use cortex_m_rt::entry;

use rtt_target::rtt_init;

#[entry]
fn main() -> ! {
    let channels = rtt_init! {
        up: {
            0: {
                size: 512,
                mode: BlockIfFull,
                name: "Up zero",
            }
            1: {
                size: 128,
                name: "Up one",
            }
            2: {
                size: 128,
                name: "Up two",
            }
        }
        down: {
            0: {
                size: 512,
                mode: BlockIfFull,
                name: "Down zero",
            }
        }
    };

    let mut output2 = channels.up.1;
    writeln!(
        output2,
        "Hi! I will turn anything you type on channel 0 into upper case."
    )
    .ok();

    let mut output = channels.up.0;
    let mut log = channels.up.2;
    let mut input = channels.down.0;
    let mut buf = [0u8; 512];
    let mut count: u8 = 0;

    loop {
        let bytes = input.read(&mut buf[..]);
        if bytes > 0 {
            for c in buf.iter_mut() {
                c.make_ascii_uppercase();
            }

            let mut p = 0;
            while p < bytes {
                p += output.write(&buf[p..bytes]);
            }
        }

        writeln!(log, "Messsge no. {}/{}", count, bytes).ok();

        count += 1;

        for _ in 0..1_000_000 {
            cortex_m::asm::nop();
        }
    }
}

この例では、3 つの up チャネルと 1 つの down チャネルを定義します。3 つ目の up チャネルは継続的にログを出力し、2 つ目は情報メッセージを 1 回だけ表示します。1 つ目が何をするかは、2 つ目のチャネルを見ればわかるでしょう ;)

ホスト側では次のように表示されます

ご覧のとおり、3 つの up チャネルがすべて表示されています。F キーでそれらを切り替えられます。down チャネルは対応する up チャネルに自動的に関連付けられ、対応する down チャネルがあるチャネルには入力フィールドも自動的に表示されます。これはチャネル番号によって行われ、up チャネルと down チャネルで同じ番号である必要があります。これは rttui のデフォルトの挙動で、設定で変更できます。RTT 自体は、up/down の番号のどのような組み合わせでも扱えます。

TCP ソケット経由の外部フロントエンド

チャネルごとに TCP ソケットを設定することで、Cargo Embed の外部からデータを簡単に利用できます。これは rtt.channels 設定で行います。

たとえば、channel 0 では Defmt による通常のログを設定しつつ、channel 1 のセンサーデータを TCP 経由でリアルタイムプロットアプリにストリームできます。また、channel 2 でバッテリー電圧も送信できるかもしれません（別のソケット宛てに）。もちろん、前のセクションで示したように、ファームウェア側でもこれらのチャネルを一致させる必要があります。

[default.rtt]
# 書き込み後に RTTUI を開くかどうか。
enabled = true
up_channels = [
    { channel = 0, mode = "BlockIfFull", format = "Defmt" },
    { channel = 1, mode = "BlockIfFull", format = "String", socket = "127.0.0.1:12345" },
    { channel = 2, mode = "BlockIfFull", format = "String", socket = "127.0.0.1:12346" },
]
# UI の設定:
tabs = [
    { up_channel = 0, name = "Log" },
    { up_channel = 1, name = "sensor-data", hide = true },
    { up_channel = 2, name = "battery-level", hide = true },
]

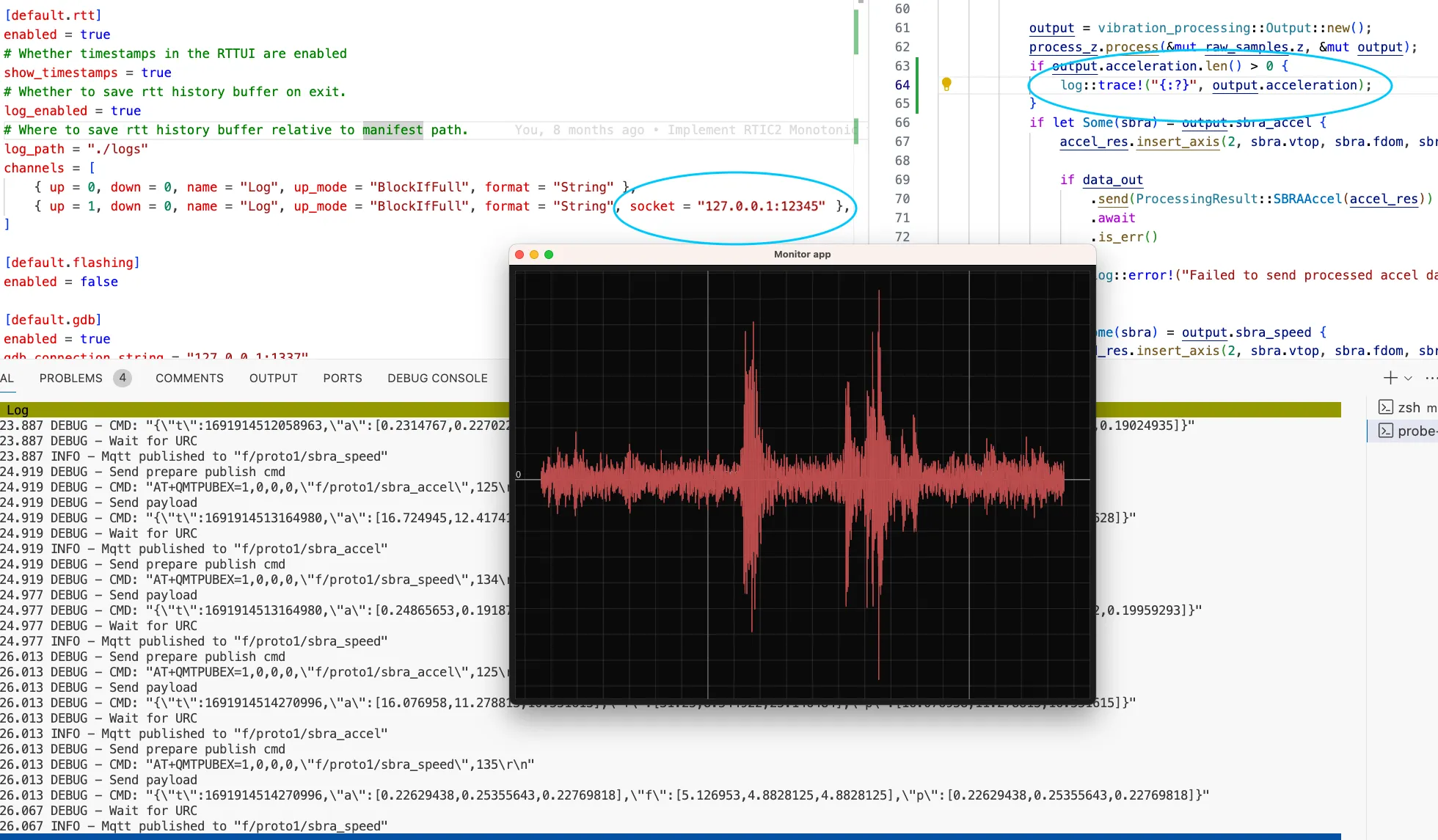

このスクリーンショットは、単一のソケットでこれをどのように利用できるかを示しています。ロガーは log::trace!() をチャネル 1 にリダイレクトするよう設定されており、その出力がリアルタイムプロットアプリに送られます。

ソケット経由で送信されるのは生のバイト列であるため、タイムスタンプは追加されず、パースや行分割も行われないことに注意してください。これらは TCP エンドポイント側で自由に自分で実装できます。

これで快適にデバッグできるはずです。コーディングを楽しんでください！
